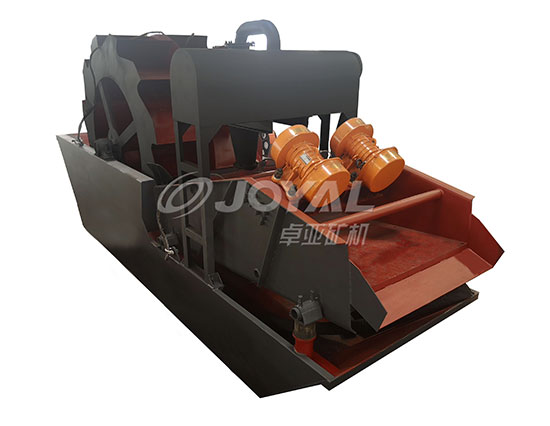

細沙回收機
產品簡介:
從國內外大中型石料廠、洗沙場、人工制砂生產線來看,90%以上是應用濕法生產線,一般采用料倉→喂料機→破碎機()→洗選設備(螺旋洗砂機或者葉輪洗砂機)→篩分設備→成品料。濕法生產線顧名思義就是采用水洗骨料,也就避免不了從洗砂機中流失一部分成品砂,尤其是0.16-0.2mm以下的細砂流失嚴重,流失率高達20%以上,這樣造成的后果有以下幾個方面: 1、0.2mm以下細砂流失,影響了砂子的級配,造成級配不合理,細度模數不合理,降低了機制砂的產品質量; 2、過多的細砂和污泥的進入沉淀池,造成沉淀池淤積,不僅污染環境,而且頻繁清理沉淀池的費用也很高昂; 3、大量細砂流失,降低了客戶的收益。 為解決上述問題,我公司成功研制了ZYH系列細砂回收機,該機是吸收國外的技術,結合砂粉的實際情況而設計的細料提取裝置,應用于水電站砂石骨料加工系統、玻璃原料加工系統,人工制砂生產線、選煤廠粗煤泥的回收及環保工程(泥漿凈化)等,可有效解決細砂回收問題。
應用領域: 水電站砂石骨料加工系統、玻璃原料加工系統,人工制砂生產線、選煤廠粗煤泥的回收及環保工程(泥漿凈化)等
適用物料: 河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、輝綠巖等
工作原理
ZYH系列細砂回收機設計合理,使用方便,主要有以下結構部件:由電機、真空高壓泵、泥沙分離器、TS脫水篩、清洗槽、返料箱。 工作過程:泵漿砂水混合物輸送至泥砂高壓分離器,離心分級濃縮的細砂經沉砂嘴提供給脫水篩,經脫水篩脫水后,細砂與水有效分離,少量細砂、泥等經返料箱再回到清洗槽,清洗槽液面過高時,經出料口排出。脫水篩回收物料重量濃度為70%-85%。調節細度模數可以通過改變泵轉速、改變砂漿濃度、調節溢流水量、更換出砂漿嘴來實現。從而完成清洗、脫水和分級三種功能。
技術參數
型號 | 水泵 | 分離器規格 | 脫水篩 | 水處理量(m³/h) | ||
功率 | 材質 | (mm) | 材質 | 功率 | ||
ZYH250 | 11 | Cr26 | 250 | 聚氨酯 | 2X0.75 | 40-60 |
ZYH300 | 15 | Cr26 | 300 | 聚氨酯 | 2X0.75 | 60-80 |
ZYH350 | 18.5 | Cr26 | 350 | 聚氨酯 | 2X0.75 | 80-100 |
ZYH550 | 11*2 | Cr26 | 550 | 聚氨酯 | 2X1.1 | 100-120 |
ZYH650 | 15*2 | Cr26 | 650 | 聚氨酯 | 2X1.1 | 120-160 |
ZYH750 | 18.5*2 | Cr26 | 750 | 聚氨酯 | 2X2.2 | 160-180 |
ZYH900 | 37 | Cr26 | 900 | 聚氨酯 | 2X3 | 180-240 |
